產品簡介：
水平真空過濾機是以濾布為過濾介質，充分利用物料重力和真空吸力實現固液分離的高效固液分離設備。
工作原理：
該設備采用了固定真空盒，環形膠帶由減速機拖動在真空盒上連續運行，濾布鋪敷在膠帶上與之同步運行，膠帶與真空盒滑臺上的摩擦帶接觸并形成水密封的結構。料漿由下料斗，均勻地布在濾布上。當真空室接通真空系統時，在膠帶上形成真空抽濾區，濾液穿過濾布經膠帶上的橫溝槽匯總并由小孔進入真空室，固體顆料被截留在濾布上形成濾餅。進入真空室的液體經排液罐排出，隨著橡膠帶的移動，已形成濾餅依次進入濾餅洗滌區和洗干區，然后濾布與膠帶分開，在卸料輥處將濾餅卸出(進入卸料區)。卸除濾餅的濾布經清洗后獲得再生，再經過一組支承輥和糾偏裝置后重新進入過濾區，然后再進入下一個過濾周期。

產品特點：
◆在控制上實現了遠程與現場交互控制的方式，便于實施無人操作。
◆在過濾上實現了濾布與膠帶同步運行，能夠連續完成進料、抽濾、洗滌、干燥、濾布再生等功能。
◆在排液方式上有零位排液、高位排液、輔助排液。
◆在膠帶支承上實現了托輥式、氣墊式、托盤式、多條摩擦帶支撐等多種方式，減少摩擦阻力，增加了膠帶壽命。
◆在洗滌上實現了可分段收集，并可順流或逆流洗滌。
◆在濾布再生上可選配高壓清洗方式增加濾布的再生效果及壽命。
◆在設備外形上增加了氣罩或鋁塑窗實現了半封閉或全封閉，用于含有揮發性氣體或蒸汽的物料局部保溫或集中收集。
◆在結構上實現了模塊化設計，組裝靈活，運輸方便。也可安裝調試完畢后，再整體吊裝運輸。

流程示意圖：

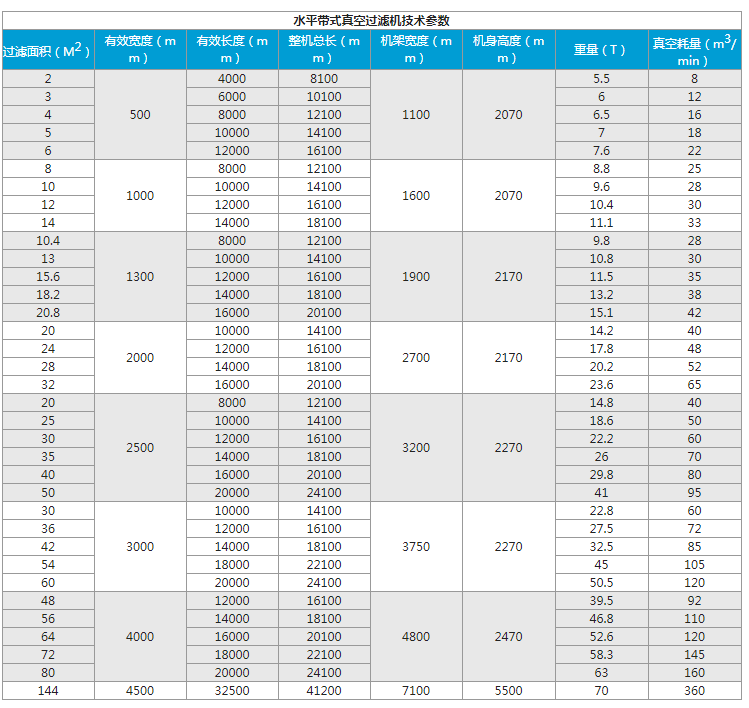

技術參數：
